Membuat Simulasi Jaringan VLAN (part.2)

Kembali lagi saya akan membahas mengenai Cisco Packet Tracer. Yang akan jadi pembahasan kali ini ialah cara membuat simulasi jaringan VLAN menggunakan perangkat Cisco Switch Catalyst atau Switch 3560. Sebelumnya sudah pernah saya bahas cara membuat jaringan VLAN namun, hanya menggunakan switch yang biasa saja. Jaringan VLAN adalah salah satu teknik untuk mengurangi banyaknya penggunaan switch. Jadi, Contoh kasusnya seperti ini ;

Anda sebagai seorang teknisi jaringan diminta oleh sebuah pemimpin perusahaan untuk membuat jaringan di gedung kantornya dengan setiap divisi/ruang tidak saling terganggu (divisi akuntasi tidak terganggu dengan divisi pemasaran) dan pemimpin perusahaan juga meminta agar biaya yang digunakan juga bisa seminim mungkin. Dari kasus diatas Anda dapat membayangkan akan betapa banyaknya perangkat switch yang digunakan untuk setiap masing – masing divisi. Jadi, jika gedung tadi ada 100 divisi berarti akan ada 100 switch yang akan dipakai. Kalau hal itu terjadi bisa – bisa biaya yang dikeluarkan juga akan banyak dan itu akan membuat perusahaan tadi akan bangkrut mengalami pengeluaran yang banyak. Dari kasus diatas Anda dapat mengambil sebuah solusi yakni, menggunakan teknik VLAN.

Berikut gambaran jaringan sebelum dan sesudah menggunakan VLAN.

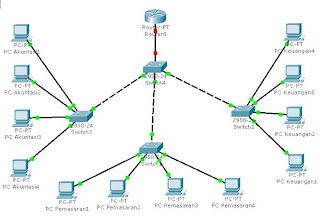

SEBELUM MENGGUNAKAN VLAN

Gambar : 0.1

SESUDAH MENGGUNAKAN VLAN

Gambar : 0.2

Dari Gambar diatas Anda dapat melihat perbedaannya dengan jelas berapa switch yang digunakan untuk masing – masing divisi.

Berikut ini adalah konfigurasi untuk membuat jaringan VLAN

1. Pertama silahkan Anda design jaringan seperti bentuk gambar 0.2

2. Setelah itu beri IP Address pada setiap PC dengan ketentuan sebagai berikut :

a. PC Akuntasi1 : 192.168.1.1 netmask 255.255.255.0 gateway : 192.168.1.254

b. PC Akuntasi2 : 192.168.1.2 netmask 255.255.255.0 gateway : 192.168.1.254

c. PC Akuntasi3 : 192.168.1.3 netmask 255.255.255.0 gateway : 192.168.1.254

d. PC Akuntasi4 : 192.168.1.4 netmask 255.255.255.0 gateway : 192.168.1.254

e. PC Pemasaran1 : 195.168.1.1 netmask 255.255.255.0 gateway : 195.168.1.254

f. PC Pemasaran2 : 195.168.1.2 netmask 255.255.255.0 gateway : 195.168.1.254

g. PC Pemasaran3 : 195.168.1.3 netmask 255.255.255.0 gateway : 195.168.1.254

h. PC Pemasaran4 : 195.168.1.4 netmask 255.255.255.0 gateway : 195.168.1.254

i. PC Keuangan1 : 202.167.202.1 netmask 255.255.255.0 gateway : 202.167.202.254

j. PC Keuangan2 : 202.167.202.2 netmask 255.255.255.0 gateway : 202.167.202.254

k. PC Keuangan3 : 202.167.202.3 netmask 255.255.255.0 gateway : 202.167.202.254

l. PC Keuangan4 : 202.167.202.4 netmask 255.255.255.0 gateway : 202.167.202.254

Dan pastikan port switch seperti di bawah ini :

a. PC Akuntasi 1 – PC Akuntasi4 gunakan dari port fastethernet 0/1 sampai 0/5

b. PC Pemasaran1 – PC Pemasaran4 gunakan dari port fastethernet 0/6 sampai 0/10

c. PC Keuangan1 – PC Keuangan4 gunakan dari port fastethernet 0/11 sampai 0/15

d. Router0 (FastEthernet) gunakan port GigabitEthernet 0/1

3. Setelah itu, silahkan beri perintah CLI terhadap Switch Catalyst atau switch 3560 seperti di bawah ini :

Gambar : 0.3

Switch#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int fa 0/1

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#int fa 0/2

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#int fa 0/3

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exi

Switch(config)#int fa 0/4

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exi

Switch(config)#int fa 0/5

Switch(config-if)#switchport access vlan 10

Switch(config-if)#ex

Switch(config)#int fa 0/6
